氯化橡膠船殼漆

產(chǎn)品名稱：氯化橡膠船殼漆
別名：氯化橡膠船殼漆、 氯化橡膠船殼防腐漆 、氯化橡膠防腐漆
規(guī)格:20KG/桶/

氯化橡膠船殼漆廣泛用于貯罐和貯槽外表面、船舶的船殼、上層建筑表面，集裝箱，海上平臺、礦山機(jī)械、化工廠等設(shè)施表面的裝飾防護(hù)。

組成

氯化橡膠船殼漆以氯化橡膠、改性劑、顏填料制成的單組份船殼面漆由氯化橡膠、丙烯酸樹脂、顏料、增塑劑、添加劑、溶劑等組成。

特點(diǎn)

附著力好，具有較高的硬度；
含氯高具有較好的阻燃性和防霉性；
良好的耐水性、耐蝕性和抗?jié)B透性；
可以用于暴露于大氣中和浸沒在水中條件下的涂層系統(tǒng)中；
施工基本不受季節(jié)氣溫限制。

配套用漆

前道配套涂層 ：環(huán)氧類涂料、氯化橡膠類涂料

•

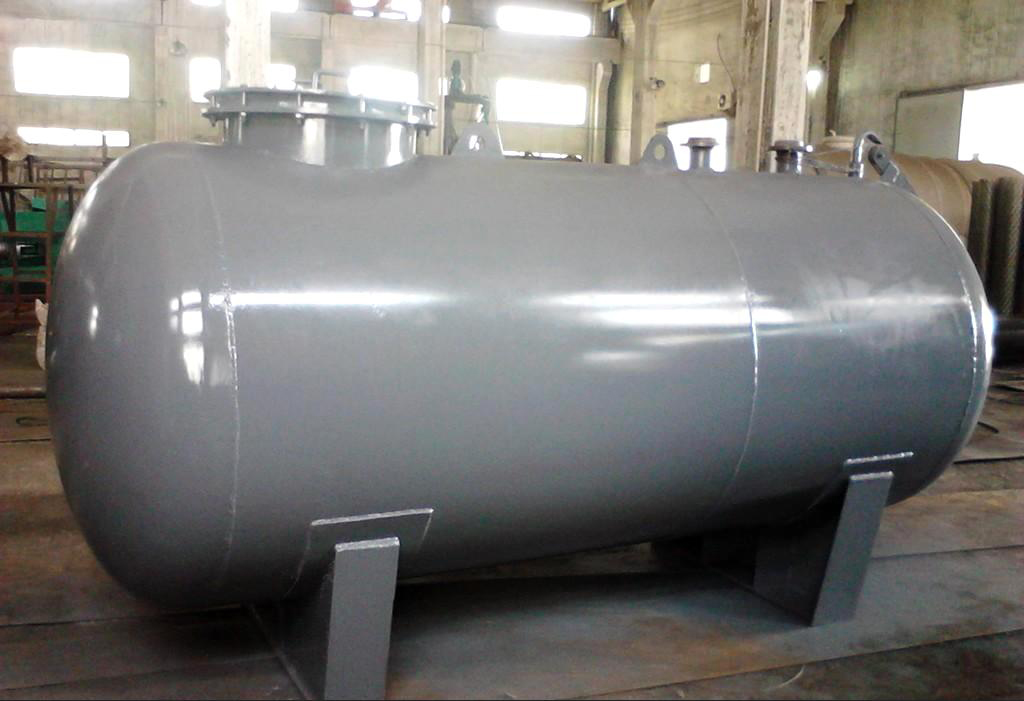

  貯槽外表面用漆
•
  海上平臺用漆
•
  船舶的船殼用漆
•
  氯化橡膠船殼漆用漆
•
  水泥廠儲罐表面用漆
•

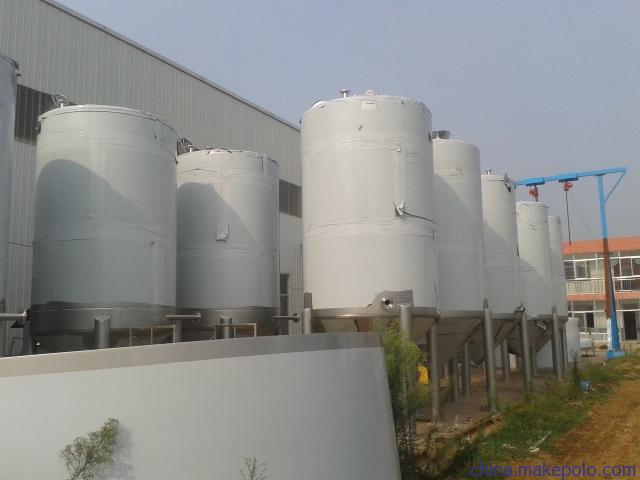

  儲罐防腐應(yīng)用

項目	指標(biāo)
顏色	各色
干燥時間	23±2℃：表干1h、實干6h
光澤	有光
比重	約1.15Kg/L
膜厚及理論涂布率	約150g/m2
濕膜厚度	約125μm
干膜厚度	約30～35μm
重量固體份（%）	≥50
閃點(diǎn)	39℃
包裝規(guī)格	20KG
儲存	12個月

12

表面處理

所有待涂表面均應(yīng)清潔、干燥、無污染。
涂有底漆或中間漆的表面必須清潔干燥，清除掉表面的油脂、油污和其它污染物。在雙組份漆膜如環(huán)氧漆上覆涂時，超過最長覆涂間隔，應(yīng)對舊漆面進(jìn)行拉毛處理。
暴露于大氣條件下施工時底材最低溫度為-10℃最高40℃且高于露點(diǎn)3℃，相對《濕度＜85%。低于0℃施工時，被涂表面應(yīng)無冰、雪等。
霧、雨、雪、大風(fēng)天氣下嚴(yán)禁施工。

施工方式

刷涂/滾涂：
僅用于小面積范圍，將漆料涂于處理過的表面，如有必要為方便操作可加氯化橡膠稀釋劑（X-3）0-15%。當(dāng)刷涂或滾涂時需多次涂刷以達(dá)到所要求的厚度；
空氣噴涂：
一般不需要稀釋，但為方便使用可最大加入氯化橡膠稀釋劑（X-3）0-15%；
無氣噴涂：
一般不需要稀釋，但為方便使用可最大加入氯化橡膠稀釋劑（X-3）0-5%。壓力比為為23：1或32：1，噴嘴0.33-0.38mm；
覆涂：應(yīng)采用恰當(dāng)?shù)姆椒�檢測前涂層是否起皮，例如劃叉法或劃格法，如果起皮則將老化涂層除去，表面必須沒有油脂、油污和其它污染物。

注意事項

1.小心使用本品，使用前和使用時請注意安全事項；
2.應(yīng)遵循有關(guān)國家或當(dāng)?shù)卣�府�?guī)定的安全法規(guī)。吞服是有害的或致命的。避免吸入溶劑蒸汽或漆霧，皮膚、眼睛不得接觸本品，穿戴好防護(hù)用品；
3.只可在通風(fēng)良好的情況下施工本品，在狹窄處或空氣不流通處施工，必須提供強(qiáng)力通風(fēng)，時刻注意采取預(yù)防措施；
4.該產(chǎn)品為易燃品，在工作區(qū)域附近不允許存在任何的火源，嚴(yán)禁吸煙，采用泡沫、二氧化碳和干粉滅火，一旦燃燒將釋放出有毒煙霧。
